So sánh máy cắt ống bằng laser với các phương pháp gia công truyền thống

Trong quy trình gia công ống truyền thống, các thao tác dựa vào máy cưa vòng để cắt, máy khoan để tạo lỗ và máy dập để tạo mối nối hình yên ngựa. Cách tiếp cận này đòi hỏi nhiều máy móc, nhiều bước xử lý và nhiều dụng cụ gá lắp, dẫn đến hiệu quả thấp và sai sót của con người đáng kể.

Thị trường đang rất cần một giải pháp đa năng có khả năng cắt ống, khoan lỗ, vát mép và gia công các biên dạng phức tạp trên cùng một máy. Máy cắt ống bằng laser được phát triển để đáp ứng nhu cầu này.

Bốn xu hướng chính trong công nghệ chế tạo ống laser

(1) Cắt vát để chuẩn bị hàn

Các đầu cắt laser truyền thống cắt vuông góc với thành ống (90°). Các hệ thống hiệu suất cao hiện đại được trang bị đầu cắt vát có khả năng cắt nghiêng ở góc lên đến ±45°. Tính năng này tạo ra các rãnh vát hình chữ V, Y và K trực tiếp trên các đầu ống trong quá trình cắt chính, loại bỏ việc chuẩn bị cạnh thủ công trước khi hàn bằng robot hoặc thủ công.

(2) Công nghệ không có đuôi

Máy cắt ống laser 2 mâm cặp tiêu chuẩn yêu cầu khoảng cách tối thiểu giữa các hàm mâm cặp để duy trì sự ổn định, để lại phần vật liệu thô chưa cắt từ 100 mm đến 150 mm mỗi ống. Máy cắt ống kim loại laser 3 và 4 mâm cặp tiên tiến cho phép các mâm cặp di chuyển độc lập và xuyên qua nhau. Mâm cặp trung gian hỗ trợ vật liệu gần vùng cắt, cho phép laser xử lý toàn bộ chiều dài của ống với lượng phế liệu giảm xuống dưới 30 mm hoặc bằng không.

(3) Laser sợi quang công suất cao (12kW trở lên) cho các cấu hình kết cấu nặng

Trong khi máy cắt ống laser sợi quang công suất từ 2kW đến 6kW vẫn là tiêu chuẩn cho các ống có đường kính mỏng đến trung bình, máy cắt ống laser công suất 12kW trở lên cho phép người vận hành xử lý các cấu hình thép kết cấu chịu tải nặng.

(4) Hệ thống xếp dỡ tự động

Để hoạt động hết công suất, máy cắt laser sợi quang tốc độ cao cần hệ thống xử lý vật liệu tự động. Máy nạp liệu tự động có thể chứa tới 3-5 tấn ống nguyên liệu, đo đạc, phân loại và đưa từng ống riêng lẻ vào mâm cặp mà không cần sự can thiệp của người vận hành.

Máy cắt ống bằng laser có giá bao nhiêu?

Giá máy cắt ống bằng laser sợi quang thay đổi đáng kể tùy thuộc vào công suất laser, khả năng cắt ống, mức độ tự động hóa và liệu có bao gồm chức năng cắt tấm kim loại hay không. Aore Laser là nhà sản xuất chuyên nghiệp các máy cắt laser, máy hàn laser và máy ép uốn, và có thể tùy chỉnh máy móc để đáp ứng nhu cầu gia công cụ thể của bạn.

Làm thế nào để chọn máy cắt ống laser phù hợp cho doanh nghiệp của bạn?

Để chọn máy cắt laser phù hợp cho vật liệu ống, bạn cần đánh giá nhu cầu sản xuất hiện tại và dự báo tăng trưởng trong tương lai. Hãy sử dụng quy trình ra quyết định ba bước này để thu hẹp các lựa chọn về thông số kỹ thuật thiết bị.

Câu hỏi 1: Bạn thường cần xử lý những loại vật liệu nào nhất?

Loại vật liệu quyết định việc lựa chọn nguồn laser, cấu hình khí phụ trợ và hệ thống thu gom bụi:

• Thép cacbon (thép mềm): Tốt nhất nên sử dụng khí oxy làm khí hỗ trợ khi gia công thành dày, hoặc hỗn hợp khí nén/nitơ áp suất cao khi cắt thành mỏng tốc độ cao.

• Thép không gỉ: Cần sử dụng khí nitơ áp suất cao để ngăn ngừa quá trình oxy hóa cạnh, đảm bảo các vết cắt sạch, sẵn sàng cho việc hàn.

• Hợp kim nhôm và đồng: Các vật liệu kim loại màu có độ phản xạ cao yêu cầu nguồn laser được trang bị mô-đun bảo vệ chống phản xạ ngược để ngăn ngừa hư hỏng quang học. Khí nitơ áp suất cao hoặc khí nén là bắt buộc.

Câu hỏi 2: Kích thước ống tối đa và độ dày thành ống tối đa của bạn là bao nhiêu?

Khả năng gia công của máy được xác định bởi đường kính ngoài tối đa (OD), chiều dài tối đa của chi tiết và độ dày thành. Việc lựa chọn phạm vi biên dạng phù hợp với thông số kỹ thuật máy chính xác sẽ giúp tránh tình trạng thiếu công suất hoặc chi phí vượt quá mức cần thiết:

• Ống đèn tiêu chuẩn (đường kính 10 mm - 120 mm, độ dày thành ≤ 3 mm): Máy có công suất từ 1,5kW đến 3kW cung cấp tốc độ quay nhanh và gia tốc cao.

• Ống công nghiệp cỡ trung bình (đường kính 20 mm - 220 mm, độ dày thành 3 mm - 8 mm): Nguồn laser 3kW đến 6kW kết hợp với bàn kẹp chịu tải nặng giúp cân bằng giữa tính linh hoạt và tốc độ.

• Các loại ống có kết cấu nặng (đường kính 220 mm - 350 mm trở lên, độ dày thành >10 mm): Yêu cầu công suất từ 6kW đến 12kW trở lên, mâm cặp khí nén chịu tải nặng và con lăn đỡ servo đa điểm để ngăn ống bị võng trong quá trình quay.

Câu hỏi 3: Bạn nên chọn máy cắt ống laser chuyên dụng hay máy kết hợp cắt tấm và ống?

Hiểu rõ những sự đánh đổi về mặt vận hành giữa máy móc chuyên dụng và hệ thống kết hợp là rất quan trọng đối với việc bố trí xưởng và mục tiêu năng suất:

Máy cắt laser ống

• Ưu điểm: Tốc độ quay mâm cặp cao hơn (lên đến 120 vòng/phút), hỗ trợ tự động hóa hoàn toàn (máy nạp bó), có sẵn hệ thống mâm cặp 3/4 không có đuôi phôi và khả năng dỡ vật liệu tiện dụng vượt trội.

• Nhược điểm: Không thể cắt các tấm kim loại phẳng.

• Phù hợp nhất cho: Các nhà sản xuất ống chuyên dụng, các xưởng kết cấu thép và các nhà sản xuất thiết bị gốc (OEM) quy mô lớn.

Máy cắt laser kết hợp tấm và ống

Máy cắt laser tấm phẳng tiêu chuẩn được trang bị trục mâm cặp quay phụ gắn bên hông.

• Ưu điểm: Xử lý cả tấm kim loại phẳng và ống cơ bản trên cùng một khung máy; giảm chi phí đầu tư ban đầu và tiết kiệm không gian nhà xưởng.

• Nhược điểm: Tốc độ quay chậm hơn, phải nạp ống thủ công, thời gian chuyển đổi giữa chế độ tấm và chế độ ống lâu hơn, và lượng chất thải cao hơn.

• Phù hợp nhất cho: Các xưởng gia công thông thường, nơi việc gia công ống chiếm dưới 20–30% tổng khối lượng công việc.

Ứng dụng công nghiệp của máy cắt ống laser

Ô tô & Vận tải

Các nhà sản xuất sử dụng máy cắt ống laser kim loại để chế tạo khung gầm, hệ thống ống xả, khung bảo vệ và vỏ bọc bộ pin xe điện (EV). Các đường cắt chính xác đảm bảo sự khớp nối chặt chẽ trước khi hàn bằng robot.

Kết cấu thép và xây dựng công trình

Đối với giàn kiến trúc, cầu dành cho người đi bộ và khung kết cấu thương mại, máy cắt laser ống công suất cao cắt các mối nối giao nhau phức tạp trực tiếp lên các cột kết cấu và dầm lớn, thay thế các thao tác cắt bằng cưa vòng và đèn khò chậm chạp.

Thiết bị tập thể dục & Nội thất kim loại

Đồ nội thất bằng kim loại lộ thiên và thiết bị tập thể dục cần những đường cắt thẩm mỹ không có gờ. Máy cắt laser sợi quang tốc độ cao cắt các rãnh, lỗ và khớp nối lồng vào nhau trên các hình dạng tròn và bầu dục, cho phép các bộ phận dễ dàng khớp với nhau trước khi hàn.

Tại sao nên chọn máy cắt ống bằng laser của Aore?

Công ty TNHH Công nghệ Laser Aore là nhà sản xuất trực tiếp máy laser sợi quang công nghiệp. Chúng tôi thiết kế, chế tạo và thử nghiệm mọi máy móc tại nhà máy sản xuất riêng của mình ở Sơn Đông, Trung Quốc. Bằng cách bán hàng trực tiếp không qua trung gian, chúng tôi cung cấp cho bạn giá xuất xưởng, kiểm soát chất lượng nghiêm ngặt và hỗ trợ toàn diện từ nhà sản xuất.

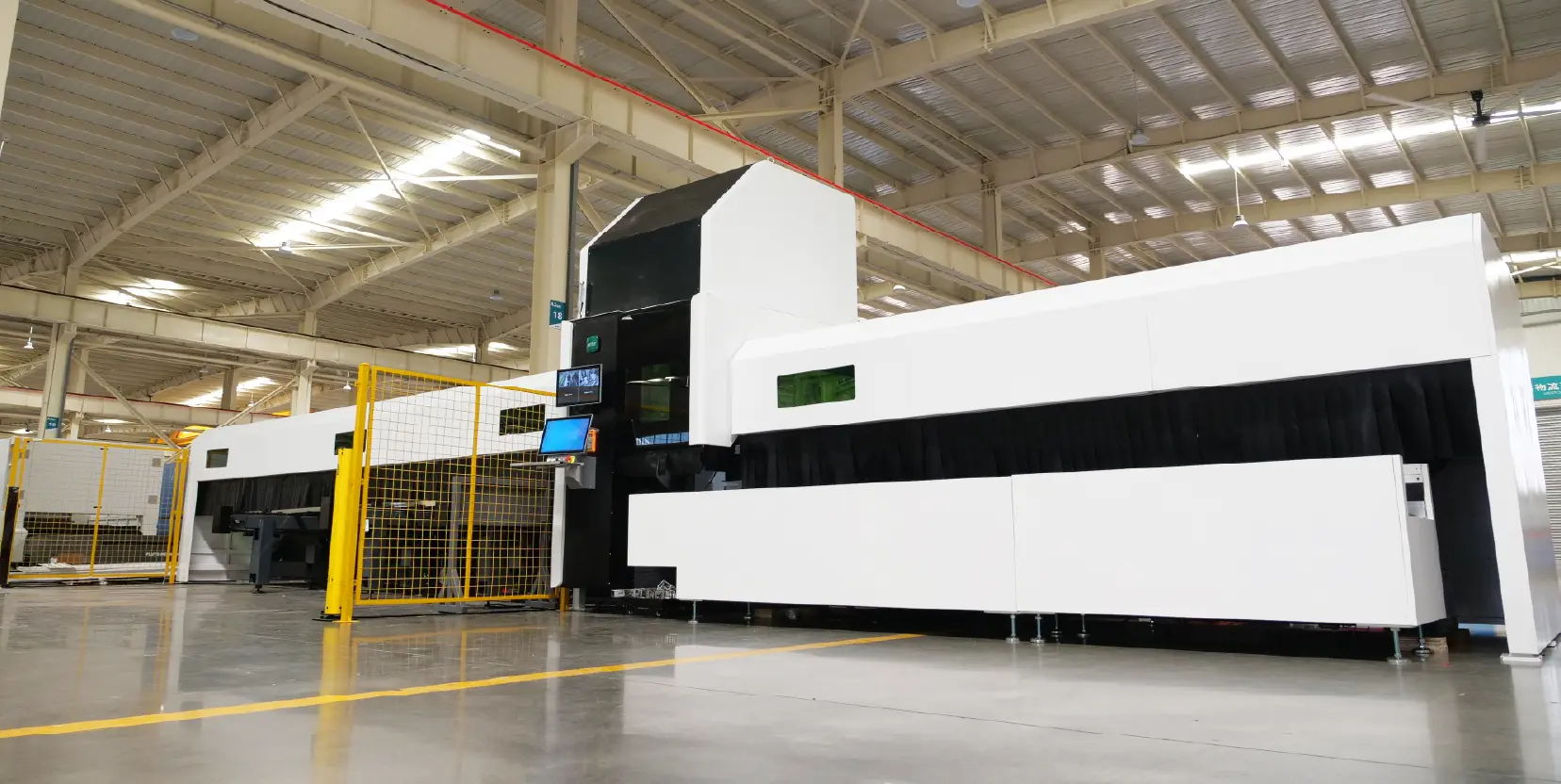

Ưu điểm của máy cắt ống laser kín hoàn toàn V36 :

(1) Phạm vi cấu hình rộng và khả năng chịu tải cao

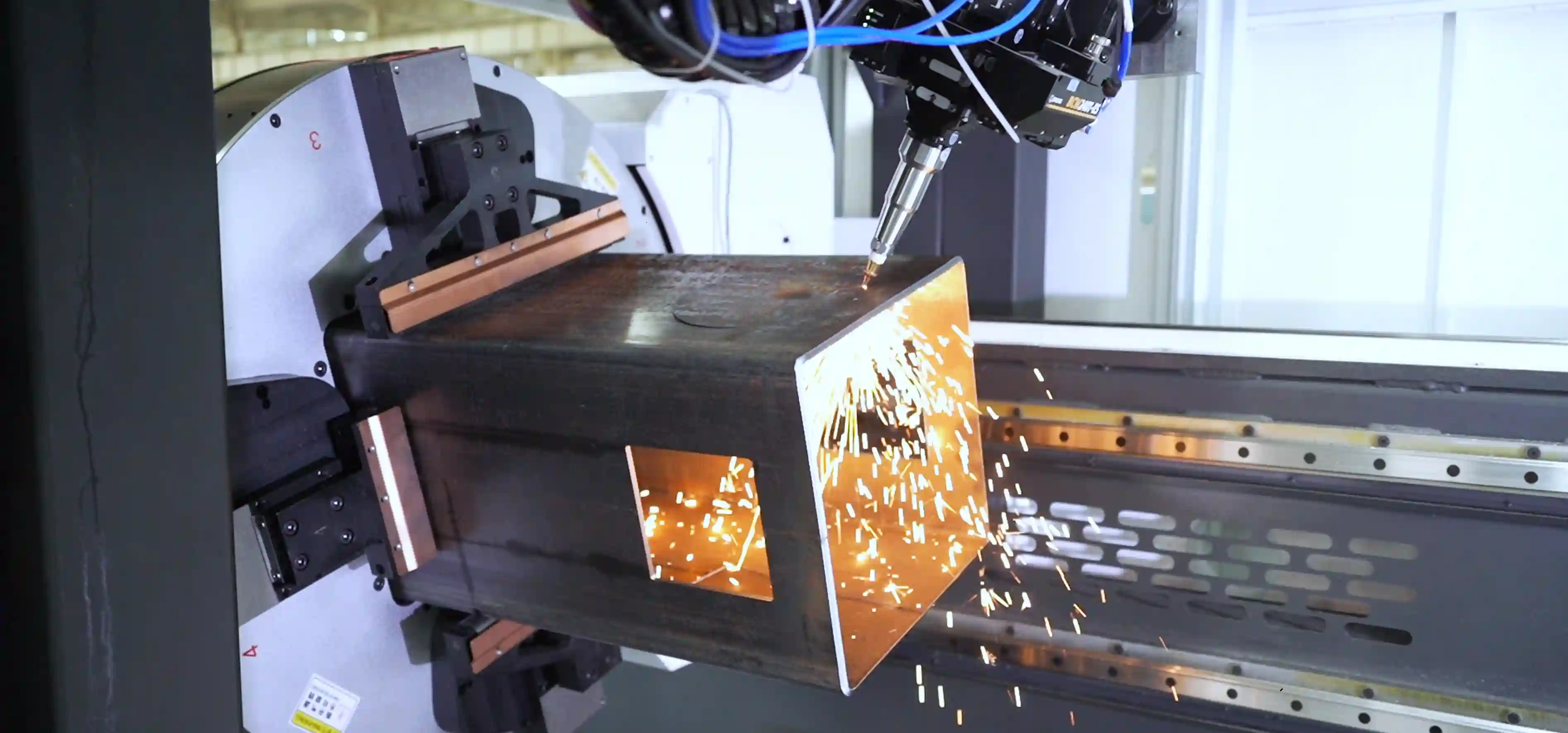

Máy có thể xử lý đường kính ống từ ⌀15 mm đến ⌀240 mm với tải trọng tối đa 300 kg cho mỗi ống. Dễ dàng cắt các loại ống tròn, vuông, thép chữ U, thép góc và dầm chữ H/I, với hệ thống vát mép 3D tùy chọn.

(2) Mâm cặp chịu tải nặng & Kẹp cứng

Các ngàm kẹp ngang phân bổ áp lực đều, giữ cho các ống ở vị trí trung tâm để loại bỏ sai lệch căn chỉnh. Được chế tạo với cấu trúc đúc chắc chắn và truyền động bánh răng bên trong, nó đạt được độ lặp lại ±0,05 mm.

(3) Tuân thủ tiêu chuẩn CE, Bảo vệ toàn diện và Môi trường sạch

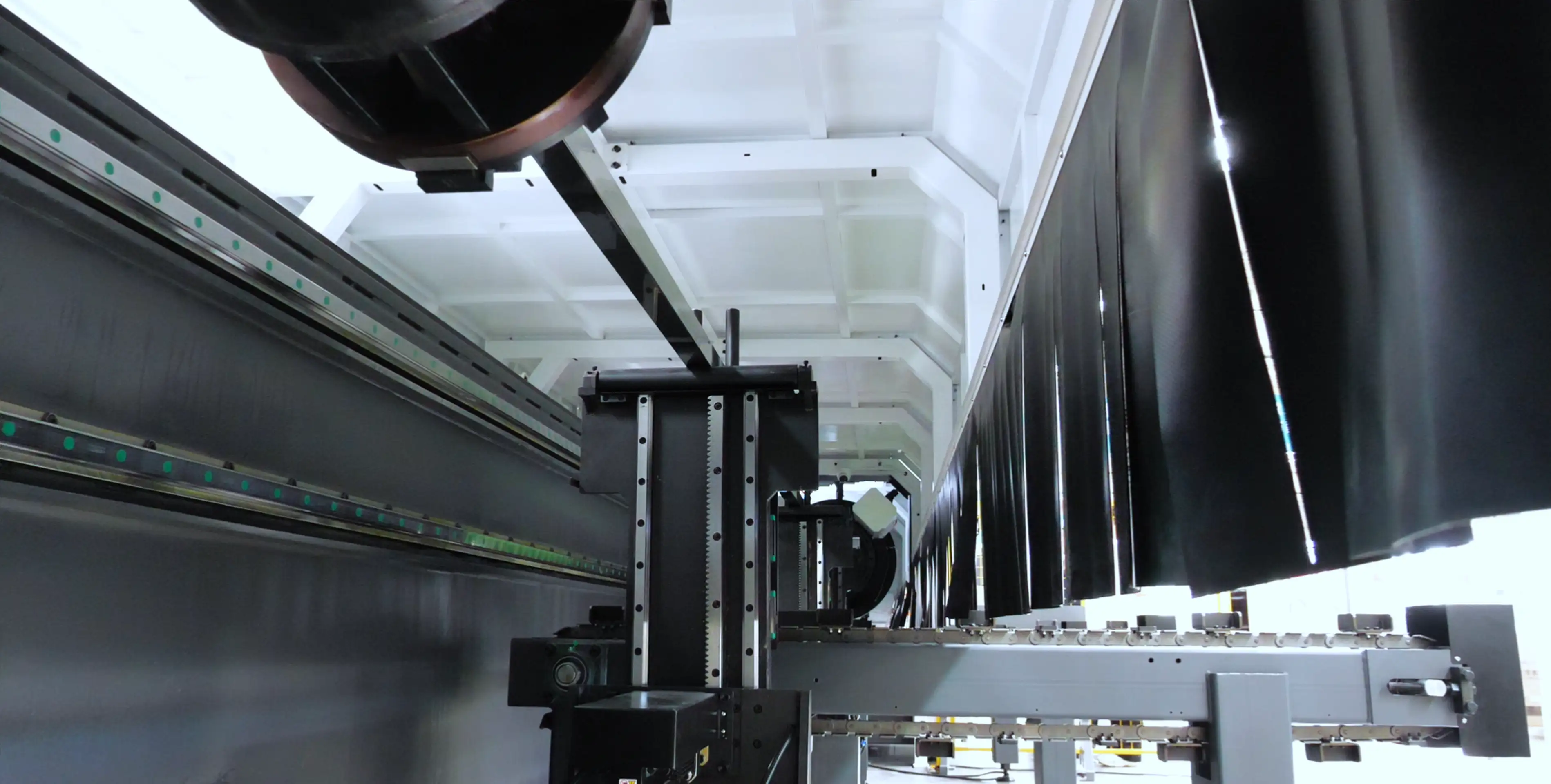

Khu vực cắt khép kín hoàn toàn giúp cách ly khói, xỉ và ánh sáng laser. Nó được trang bị rèm chống cháy hai lớp, cửa khóa an toàn (tự động dừng khi mở) và kính laser đạt chứng nhận CE OD6+.

(4) Bảo hành trực tiếp từ nhà máy và hỗ trợ kỹ thuật toàn cầu:

Tận hưởng dịch vụ chẩn đoán từ xa 24/7, hỗ trợ kỹ thuật tại chỗ và cung cấp phụ tùng nhanh chóng, đảm bảo thời gian hoạt động cao của thiết bị và tối đa hóa lợi tức đầu tư.

Câu hỏi thường gặp (FAQ)

• Câu 1: Sự khác biệt chính giữa máy cắt laser tấm và máy cắt laser ống là gì?

• Trả lời: Máy cắt laser tấm di chuyển dọc theo trục X/Y 2D đối với các tấm phẳng, trong khi máy cắt laser ống tích hợp các trục quay (mâm cặp) để giữ, xoay và cấp phôi các ống 3D, cho phép thực hiện các đường cắt phức tạp như giao điểm, lỗ và vát cạnh dọc theo thành hình trụ.

• Câu 2: Máy cắt laser ống có thể cắt thép hình chữ U và thép góc không?

• Trả lời: Có, máy cắt ống kim loại laser đa chức năng hiện đại được trang bị phần mềm cắt 3D chuyên dụng và mâm cặp thích ứng có thể dễ dàng gia công các hình dạng mở như thép chữ U, thép góc, dầm chữ H và các hình dạng tùy chỉnh.

• Câu 3: Công nghệ không thải chất thải có thể tiết kiệm được bao nhiêu nguyên liệu thô?

• Trả lời: Công nghệ không tạo phế phẩm bằng cách sử dụng hệ thống 3 hoặc 4 mâm cặp có thể giảm lượng phế phẩm trên mỗi ống từ 100-300 mm xuống gần như 0 mm, tiết kiệm tới 5%-15% tổng chi phí nguyên vật liệu hàng năm.
