Hệ thống robot hàn ray dẫn hướng 7 trục tích hợp trục thứ 7 có động cơ (ray dẫn hướng tuyến tính độ chính xác cao) bên dưới cánh tay robot khớp nối 6 trục tiêu chuẩn. Bằng cách mở rộng bán kính hoạt động từ 2-3 mét thông thường lên hơn 10-30 mét, hệ thống giải quyết các vấn đề về khe hở giữa các đoạn và sự không nhất quán về chất lượng thường gặp trong hàn thủ công và hàn robot tiêu chuẩn trên các chi tiết cực dài (ví dụ: dầm thép kết cấu, cần cẩu và khung gầm toa xe lửa). Thích hợp cho các cấu kiện thép có đường hàn hở phía trên hoặc bên hông, với độ dày tấm ở một mặt từ 6 mm đến 30 mm. Với khả năng đồng bộ hóa nhiều trạm và chuyển động đa trục độ chính xác cao, hệ thống này giúp tăng hiệu quả hàn lên 50-80%, trở thành tài sản cốt lõi có tỷ suất lợi nhuận đầu tư cao cho tự động hóa sản xuất công nghiệp nặng.

1. Robot hàn ray dẫn hướng 7 trục là gì?

Trong tự động hóa công nghiệp hiện đại, robot hàn khớp nối 6 trục tiêu chuẩn cung cấp khả năng cơ động cao, nhưng phạm vi hoạt động của chúng bị giới hạn nghiêm ngặt bởi tầm với của cánh tay (thường từ 1,4 m đến 3,1 m). Khi chế tạo các chi tiết nặng, quá khổ hoặc có hình dạng dài, một robot 6 trục đơn lẻ không thể bao phủ toàn bộ đường hàn trong một lần thiết lập.

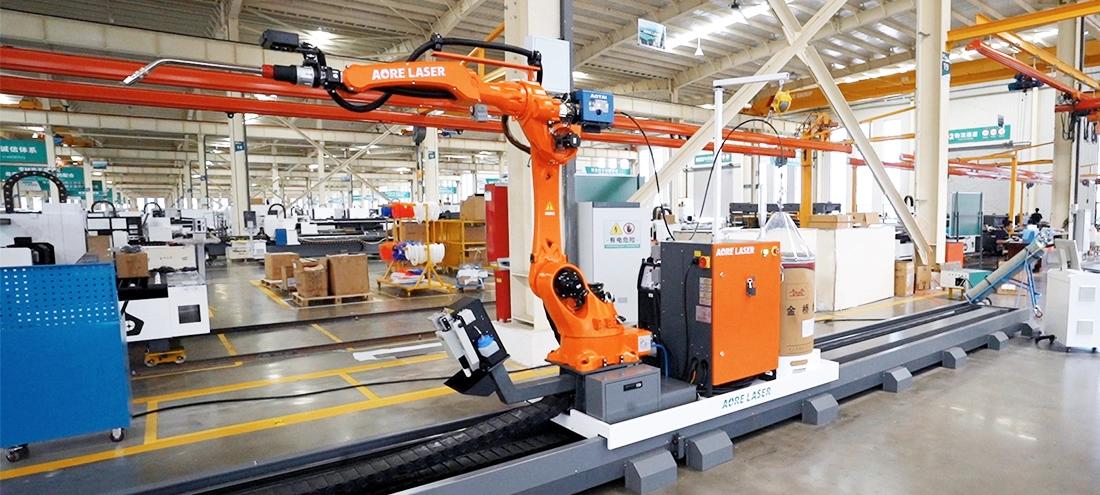

Hệ thống robot hàn ray mặt đất 7 trục (còn được gọi là hệ thống ray tuyến tính 7 trục gắn trên mặt đất) khắc phục được hạn chế về tầm với này. Nó bao gồm bốn mô-đun tích hợp:

Cánh tay robot khớp nối 6 trục: Xử lý định hướng mỏ hàn, khớp đường hàn phức tạp và điều khiển quỹ đạo vi mô chính xác.

Trục thứ 7 (Hệ thống ray dẫn hướng tuyến tính): Đóng vai trò là đế di động cho robot. Được chế tạo với khung thép hàn có độ cứng cao, ray dẫn hướng tuyến tính chính xác và hệ thống truyền động bánh răng và thanh răng chịu tải nặng, nó cho phép dịch chuyển quãng dài dọc theo trục X.

Gói thiết bị hàn và thi công: Tích hợp bộ nguồn hàn hiệu suất cao (MIG/MAG, TIG hoặc Laser/Hybrid), trạm làm sạch mỏ hàn và cắt dây tự động, cùng với mỏ hàn làm mát bằng nước.

Bộ điều khiển trung tâm: Hỗ trợ nhập mô hình CAD 3D và lập trình ngoại tuyến (OLP). Bộ điều khiển tự động tạo đường chạy dao, trích xuất đường hàn và khớp các thông số quy trình chỉ với một cú nhấp chuột. Theo dõi hồ quang thời gian thực đảm bảo tính nhất quán của mối hàn đồng thời cho phép triển khai linh hoạt người vận hành.

2. Ba ưu điểm cốt lõi của robot hàn 7 trục

2.1. Khả năng mở rộng chiều dài không giới hạn và các mối hàn dài liền mạch

Các phương pháp truyền thống để gia công các chi tiết dài hơn 10 mét dựa vào việc định vị lại thủ công hoặc sử dụng nhiều robot cố định, gây ra các khuyết tật hàn như gián đoạn hồ quang, lẫn xỉ và thiếu liên kết tại các mối nối. Máy hàn 7 trục cung cấp chiều dài đường hàn có thể tùy chỉnh để phù hợp với kích thước nhà xưởng, cho phép thực hiện các mối hàn liên tục, một lần duy nhất trên các cấu trúc quá khổ.

2.2. Quy trình làm việc song song đa trạm (Một người vận hành cho nhiều khu vực làm việc)

Để tối ưu hóa việc sử dụng thiết bị, hệ thống này có thể xử lý nhiều chi tiết cùng lúc trong một lần thiết lập, tạo ra các đường hàn ngay lập tức để đảm bảo quá trình gia công không bị gián đoạn:

Phân bổ vị trí ga theo trình tự: Chia chiều dài đường ray thành 2–4 khu vực thi công độc lập (Ga A, Ga B, Ga C).

Hiệu quả song song: Trong khi robot tự động hàn tại Trạm A, người vận hành sẽ nạp, căn chỉnh và kẹp chi tiết tiếp theo tại Trạm B.

Không có thời gian máy ngừng hoạt động: Loại bỏ thời gian chờ đợi không cần thiết trong quá trình xếp dỡ hàng thủ công, nâng cao hiệu quả hoạt động tổng thể của thiết bị (OEE) lên trên 85%.

2.3. Độ chính xác cao, theo dõi thích ứng và khớp quy trình tự động

Khả năng thích ứng dung sai lắp ghép: Theo dõi chính xác xử lý dung sai lắp ráp lên đến ±25 mm. Nhiều chế độ quét thích ứng với các hình dạng mối nối đa dạng (mối nối thẳng, mối nối chồng, mối nối góc, v.v.).

Tốc độ di chuyển: 40m/phút

Độ lặp lại: Trong khoảng ±0,05 mm đến ±0,1 mm.

3. Còn về robot hàn laser Aore thì sao ?

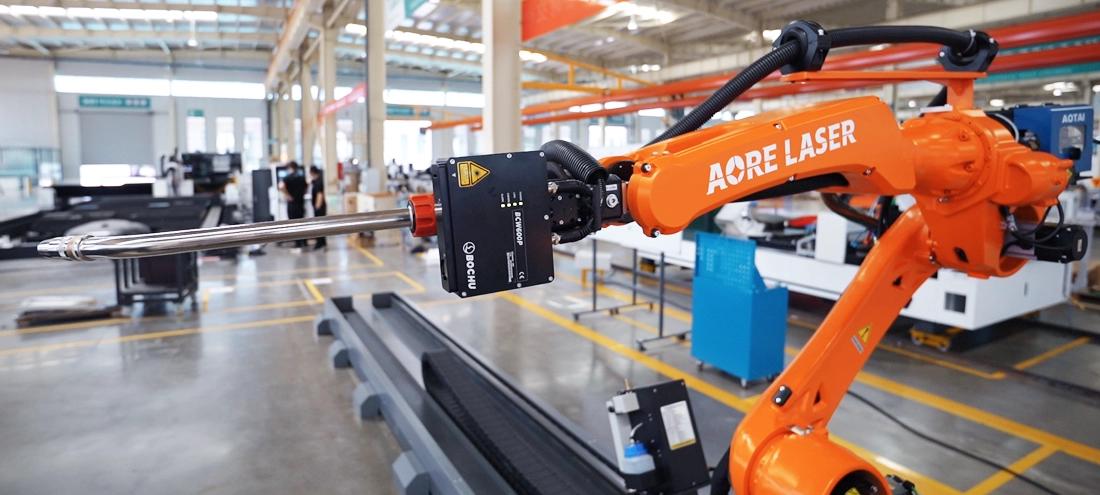

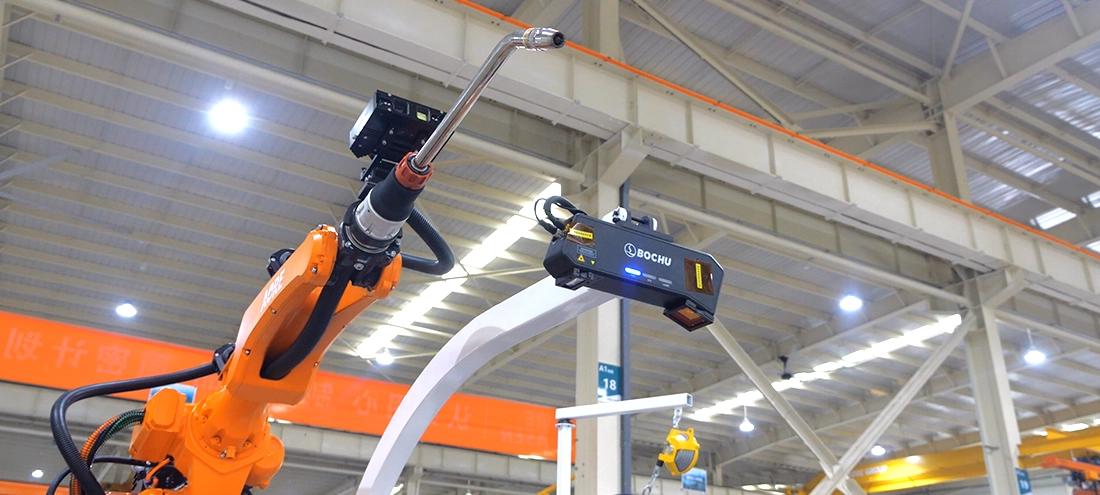

Máy trạm thông minh Aore Laser A-W7 được trang bị hệ thống hàn không cần lập trình của Bochu và bộ dò đường hàn trường nhìn rộng của Bochu. Nó trực tiếp nhập các tệp mô hình 3D từ Tekla, SOLIDWORKS hoặc UG, khớp các thông số quy trình hàn, tự động xác định vị trí hàn chính xác và tạo ra quy trình hàn tối ưu để thực hiện. Trục di chuyển kiểu ray sàn tăng khả năng thích ứng với chiều dài phôi, và robot có thể hoạt động phối hợp với ray để hàn các đường hàn dài trong một lần chạy.

Bộ giảm tốc được gia cường với thiết kế tỷ số giảm cao giúp cải thiện độ chính xác điều khiển.

Cấu trúc rỗng trên Trục 4 sử dụng ổ trục tiếp xúc góc kép thay vì cấu trúc thông thường, giúp tăng cường độ cứng vững của khớp nối.

Trục 4 và 6 được trang bị cơ cấu điều chỉnh khe hở bánh răng chuyên dụng để đạt độ chính xác cao hơn khi lắp ghép khớp.

Cổ tay được thiết kế lại thành cấu trúc hình chữ U để tăng độ cứng cáp.

Cấu trúc giảm tiếng ồn đặc biệt trên cổ tay đảm bảo giảm thiểu tiếng ồn khi hoạt động.

Các tính năng nêu trên cải thiện đáng kể độ ổn định chuyển động của robot hàn tầm xa, trong khi cổ tay được rút ngắn giúp tăng tính linh hoạt.

4. Câu hỏi thường gặp (FAQ)

Câu 1: Trục thứ 7 có thể di chuyển đồng thời với quá trình hàn của cánh tay robot không?

A: Vâng. Trục thứ 7 hoạt động như một trục servo hoàn toàn đồng bộ. Bộ điều khiển chính tự động điều chỉnh tốc độ di chuyển để mỏ hàn duy trì tốc độ và góc không đổi so với mối hàn, ngay cả khi di chuyển dọc theo ray.

Câu 2: Độ chính xác định vị điển hình của robot hàn A-W7 là bao nhiêu?

A: Robot hàn A-W7 chất lượng cao sử dụng cơ cấu truyền động bánh răng xoắn ốc và ray dẫn hướng tuyến tính mang lại độ lặp lại ±0,05 mm, đáp ứng đầy đủ các tiêu chuẩn hàn công nghiệp nghiêm ngặt.

Câu 3: Máy hàn ray đặt dưới đất có những ưu điểm gì so với máy hàn giàn trên cao?

A: Robot hàn 7 trục dễ lắp đặt hơn, chi phí thấp hơn và có độ ổn định cao. Cần trục trên cao được ưu tiên sử dụng khi diện tích sàn hạn chế hoặc khi cần cẩu trên cao trọng tải lớn cần tiếp cận sàn mà không bị cản trở.

5. Tóm tắt

Hệ thống robot hàn 7 trục giải quyết các hạn chế về tầm với vật lý của các robot công nghiệp tiêu chuẩn. Bằng cách kết hợp cánh tay 6 trục với đế tuyến tính hành trình dài, các nhà sản xuất lớn có thể đạt được chất lượng mối hàn nhất quán, giảm sự phụ thuộc vào nhân công và tăng đáng kể sản lượng hàng ngày.
