Mô tả sự cố

Nhiều người dùng báo cáo rằng sau thời gian sử dụng kéo dài, máy cắt laser của họ bắt đầu tạo ra các lỗ tròn không hoàn hảo (ví dụ: đường kính 30mm). Thay vì các vòng tròn sạch, các vết cắt trông giống hình bầu dục hoặc đa giác, ảnh hưởng đáng kể đến độ chính xác của bộ phận.

Nguyên nhân gốc rễ của các lỗ không tròn trong máy cắt laser

1. Thông số chuyển động không chính xác

Cài đặt tăng tốc/giật quá mức gây ra ứng suất cơ học lên bánh răng

Tốc độ không tải cao (>40mm/phút) làm mòn theo thời gian

Làm mịn góc (bộ lọc thông thấp) được đặt quá cao (>4Hz) làm méo đường tròn

2. Mài mòn cơ học trong hệ thống truyền động

Rung giật bánh răng và thanh răng phát triển do sử dụng lâu dài

Bánh răng giảm tốc bị mòn mất độ chính xác định vị

Khoảng hở lưới không phù hợp (phải là 0,06mm đối với trục X/Y)

3. Các thành phần chuyển động bị lỗi

Các bộ giảm tốc bị hỏng nghiêm trọng không thể duy trì độ chính xác ngay cả sau khi điều chỉnh

Các giải pháp đã được chứng minh để khôi phục Độ chính xác cắt tròn

✔ Tối ưu hóa tham số cho máy cắt laser

Lưu ý: Tham khảo hướng dẫn sử dụng máy cắt laser của bạn để biết các cài đặt cụ thể cho từng kiểu máy (ví dụ: mặc định của dòng FM).

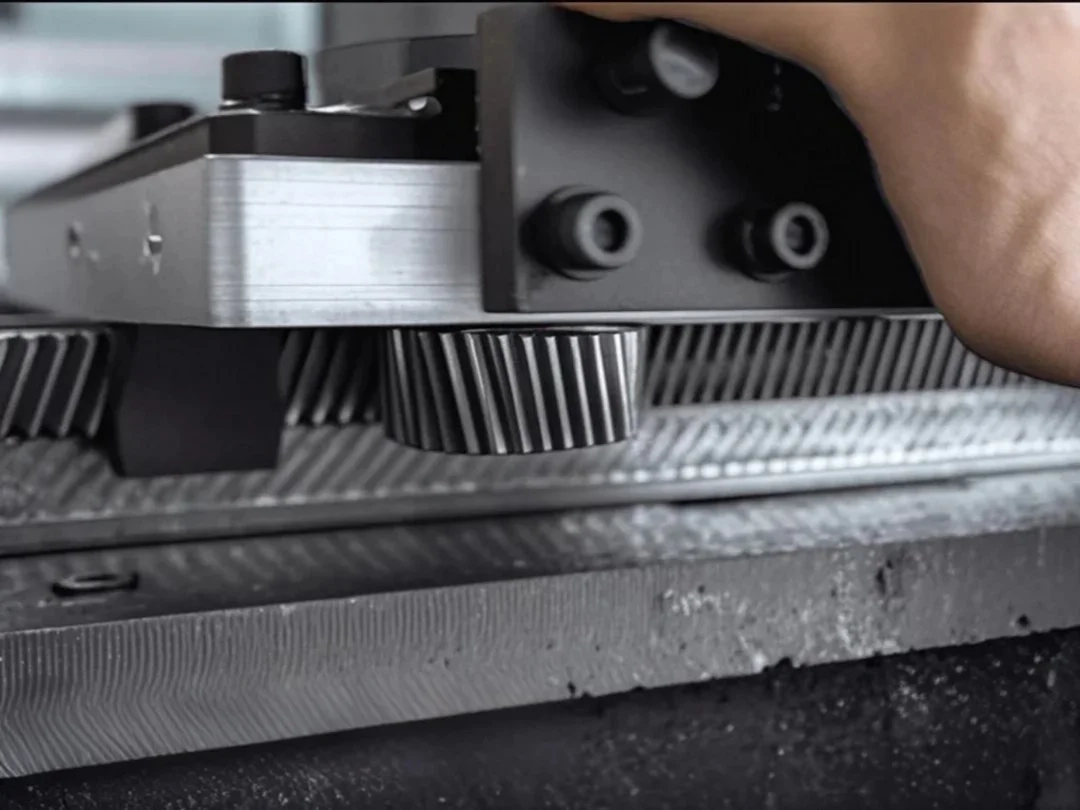

✔ Quy trình bảo dưỡng bánh răng/thanh răng

Kiểm tra độ rơ bằng dây hàn 0,5mm

Điều chỉnh khe hở lưới thành 0,06mm (Trục đơn truyền động trục X) / 0,06mm x2 (Trục kép truyền động trục Y)

Vặn chặt lại tất cả các giá đỡ bằng cờ lê lực

✔ Khi nào cần thay thế linh kiện

Nếu lỗ vẫn bị biến dạng sau:

Điều chỉnh tham số VÀ

Hiệu chuẩn lại cơ học → Thay thế bộ giảm tốc
